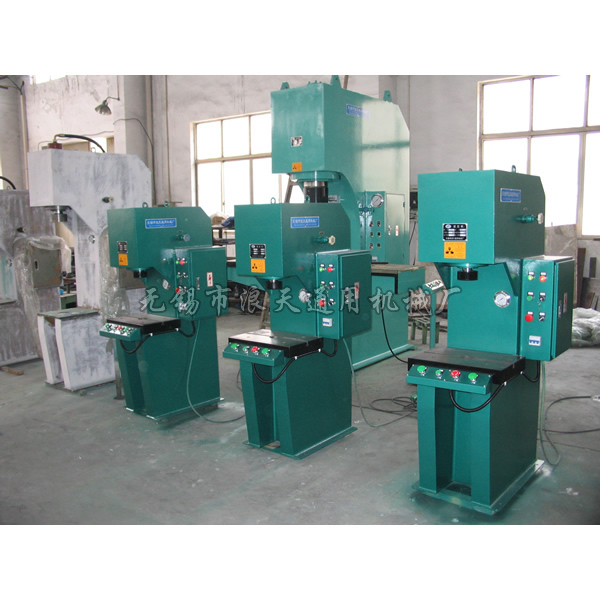

本系列性能特點:
計算機優化直立式C型結構設計，剛性好。機器各部件均安裝于機身內，外形整齊美觀。液壓系統采用電磁換向閥，調速方便。具有手動和腳踏兩種操作方式。機器行程、壓力可在規定范圍內調節。液壓系統設有壓力預泄裝置，液壓沖擊小。
適用領域:
適用于軸類零件，型材等的校正工藝，軸、套類零件的壓裝以及簡單板材零件的拉伸、彎曲、壓印、成形、落料等工藝，也可進行一般粉末、塑料制品的壓制。
型號 單位 1T 1.6T 2.5T 4T 6.3T 10T 16T 25T 40T 63T 100T 160T 250T
公稱力 KN 10 16 25 40 63 100 160 250 400 630 1000 1600 2500
液體最大工作壓力 Mpa 4.5 5.1 4.4 5.6 5.2 8.1 13 20.3 22.6 16.5 26.5 25 25
滑塊下平面距工作臺面最大距離 mm 300 300 300 390 450 500 550 600 700 800 800 1000 1000
滑塊最大行程 mm 120 160 160 200 250 300 350 350 400 500 500 500 500
滑塊下行速度 mm/s 60 44 42 35 48 45 48 48 33 39 36 24 23
滑塊回程速度 mm/s 82 75 70 58 75 100 115 115 94 84 98 65 55
喉深 mm 160 160 160 180 250 250 300 280 320 350 350 325 360
工作臺尺寸 前后 mm 320 320 320 340 480 480 500 500 550 650 650 650 660
左右 mm 480 480 480 480 550 550 650 650 700 700 800 800 800
工作距地面高度 mm 700 700 700 710 700 710 710 710 700 700 730 710 710
落料孔徑 mm 30 70 70 70 80 80 100 100 100 140 140 200 200
油泵名稱
中高壓葉片泵
壓力補償變量軸向柱塞泵
電機總功率 kw 1.5 1.5 2.2 2.2 3 4 5.5 5.5 5.5 7.5 8.5 11 15
機床外形尺寸 前后 mm 720 725 725 785 935 1100 1140 1200 1310 1550 1650 1340 1767
左右 mm 610 560 560 560 580 650 650 750 750 825 1600 2000 2000
地面上高度 mm 1455 1450 1450 1630 1675 1800 1800 2100 2330 2325 2500 2060 3305
重量（約） kg 250 250 350 500 750 1000 1000 2000 2500 3500 5000 6500 8000
